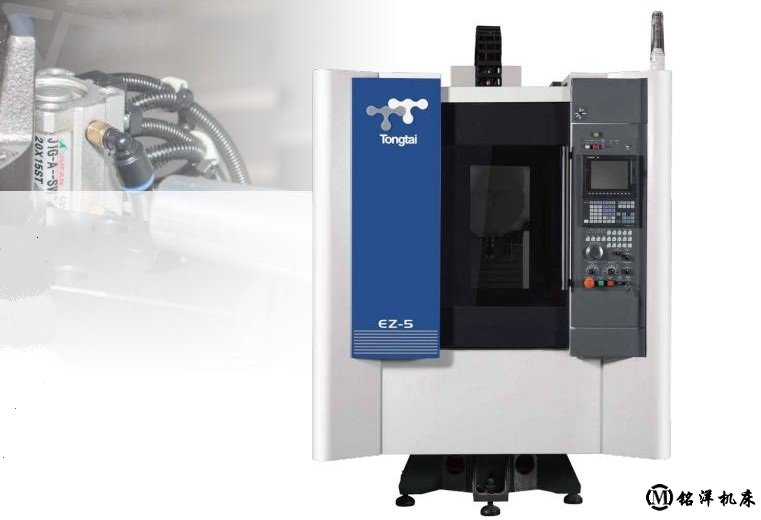

臺灣東臺鉆孔攻牙機EZ-5 |
510mm*400mm*300mm、BT30、12000rpm（20000\24000）、擺動式刀庫、東昱精機、 |
臺灣東臺鉆孔攻牙機EZ-5A |
510mm*400mm*350mm、BT30、12000rpm（20000\24000）、圓盤式刀庫、東昱精機、 |
臺灣東臺鉆孔攻牙機EZ-7 |
710mm*400mm*300mm、BT30、12000rpm（20000\24000）、擺動式刀庫、東臺精機、 |
臺灣東臺鉆孔攻牙機EZ-7A |
510mm*400mm*350mm、BT30、12000rpm（20000\24000）、圓盤式刀庫、東臺精機、 |

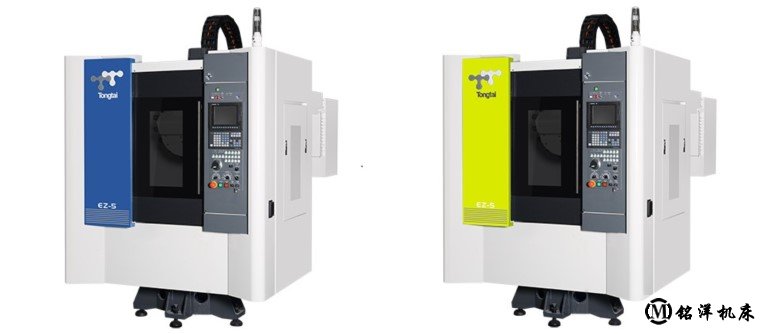

| 外觀 | 東臺精機美學外觀，以東臺精機一貫的沉穩、信賴、簡約為出發點，輔以高品質粉體烤漆，東臺精機EZ系列鉆孔攻牙機提供使用者最物超所值的感受。 |
|
結構 |
臺灣東臺鉆孔攻牙機經有限元素動態特性分析，鉆孔攻牙機床身設計不同于同業，不僅追求加工效率更確保加工産品之精度與表面細織度。精密研磨的鉆孔攻牙機工作臺，確保加工基準的平面度。 東臺鉆孔攻牙機采用A型柱結構，快速移動1.2G仍能維持結構動態穩定性。 東臺精機鉆孔攻牙機主軸采用馬達直結方式驅動，主軸加減速反應快，剛性攻牙達6000 rpm。 東臺鉆孔攻牙機三軸快速進給達60m/min，加速度達1.2G。 |
| 主軸 |
東臺鉆孔攻牙機1EZ系列主要針對3C、五金、汽車產業所需要的零部件加工而開發，客戶可依據要求搭載12000rpm或20000rpm、24000rpm主軸。 東臺鉆孔攻牙機標準配置直接傳動式主軸，達到高效剛性攻牙精度與消除皮帶磨損壽命問題。 主軸中心出水（選配）：主軸中心出水設計，確保深空加工切削移除能力，提高加工速度及刀具壽命。 |
| 換刀 |
東臺精機鉆孔攻牙機標準配置伺服滾子凸輪刀庫，刀庫由伺服馬達驅動，選刀速度快，達到高效性生產訴求。高速自動換刀機構，T-T僅1.2秒。 臺灣東臺鉆孔攻牙機自動刀具交換裝置（EZ-5），配置擺動式刀庫，以高速伺服馬達馬區動，選刀快速，一分度僅需0.2秒 。搭配凸輪機械式換刀機構，刀具交換快速穏定，低噪音。 東臺精機鉆孔攻牙機自動刀具交換裝置（EZ-5A），配置圓盤式刀庫，采用交換手臂進行自動刀具交換，ATC以凸輪馬達驅動，主軸松刀與手臂旋轉同步動作,達成高速且穏定的換刀動作 。待刀機能,無選刀時間浪費，大幅縮短非切削時,提升生産性。 |
| 排屑 |
大斜度排屑鈑金，配合底床沖屑系統，將切屑快速排出機外，臺灣東臺鉆孔攻牙機排屑性能優異。 鈑金式排屑，切屑不接觸鉆孔攻牙機底床，避免熱效應影響精度。 東臺精機鉆孔攻牙機機內沖削裝置，大流量1.3kw底床沖削裝置，避免鐵削堆積。 |
| 安全 | 東臺精機鉆孔攻牙機經CE認證，通過EN12417測試標準之安全視窗，耐沖擊度為強化玻王宮的200倍，全面提升用戶安全 。操作性一日常保養簡單：鉆孔攻牙機空壓電磁閥與潤滑油泵集中管理。 |
| 綠色 |
三軸線軌、螺桿之潤滑油量經最優化設計，加油周期拉長兩倍，使用量減半。 三軸潤滑油導流集中于底床。鉆孔攻牙機配置油水分離裝置，使大部分潤滑油不流入水槽，避免二次混合，影響切削也壽命。 |
臺灣東臺鉆孔攻牙機 |
EZ-5 |
EZ-5A |
EZ-7 |
EZ-7A |
| 工作臺尺寸 | 600*400 | 600*400 | 850*400 | 850*400 |
| 工作臺最大負載 | 250 | 250 | 250 | 250 |
| 工作臺面高度 | 850 | 850 | 850 | 850 |
| T型槽 | 18*3 | 18*3 | 18*3 | 18*3 |
| 主軸錐度（Taper） | 7\24 No.30 | 7\24 No.30 | 7\24 No.30 | 7\24 No.30 |
| 主軸轉速 | 12000（2.0\2.4） | 12000（2.0\2.4） | 12000（2.0\2.4） | 12000（2.0\2.4） |
| X Y Z行程 | 510*400*300 | 510*400*350 | 710*400*300 | 710*400*350 |
| 鼻端至工作臺距離 | 200 | 200 | 200 | 200 |
| XYZ快速位移 | 60\60\60 | 60\60\60 | 60\60\60 | 60\60\60 |
| XYZ切削進給 | 1-20000 | 1-20000 | 1-20000 | 1-20000 |
| 刀柄規格 | BT30 | BT30 | BT30 | BT30 |
| 刀庫驅動方式 | 伺服馬達驅動 | 伺服馬達驅動 | 伺服馬達驅動 | 伺服馬達驅動 |
| 刀庫構造 | 轉盤擺動式 | 同動刀臂式 | 轉盤擺動式 | 同動刀臂式 |
| 刀具選刀方式 | 固定置刀 | 任意置刀 | 固定置刀 | 任意置刀 |
| 刀庫容量（Pc） | 16（20） | 20 | 16（20） | 20 |
| 刀具最大徑 | 80 | 68（100） | 80 | 68（100） |
| 刀具最大長度 | 200 | 200 | 200 | 200 |
| 刀具最大重量 | 3 | 3 | 3 | 3 |
| 主軸馬達 | 3.7\5.5 | 3.7\5.5 | 3.7\5.5 | 3.7\5.5 |
| 三軸馬達功率 | 1.5\2.2\2.2-F* | 1.5\2.2\2.2-F* | 1.5\2.2\2.2-F* | 1.5\2.2\2.2-F* |
| 切削水馬達 | 0.37 | 0.37 | 0.37 | 0.37 |
| 機床尺寸 | 1700*2600*2700 | 1700*2600*2700 | 2100*2600*2700 | 2100*2600*2700 |
| 機床重量 | 2850 | 2850 | 3150 | 3150 |
| 控制器 | Mitsubishi\FANUC | Mitsubishi\FANUC | Mitsubishi\FANUC | Mitsubishi\FANUC |
東臺精機 |

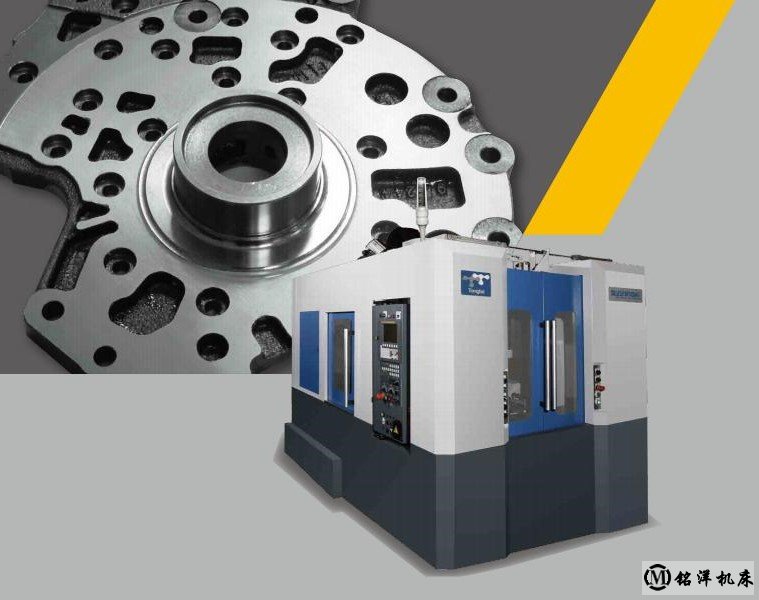

臺灣東臺--交換工作臺鉆孔攻牙機--QVM-611AII |
| APC |
交換工作臺鉆孔攻牙機QVM-611AII.APC交換時間縮短 使用東臺特有之三點夾緊支撐機構專利（M448348），工作臺單邊三點支撐及夾緊，提高加工側向及軸向穩定性，確保極佳之加工面粗度表現。 APC應用磙子凸輪機構搭配馬達驅動，所需之啟動扭矩低，縮減工作臺交換時間。 APC交換機構使用電動馬達驅動，取代一般油壓驅動方式，達到節能及省保養訴求。 交換工作臺鉆孔攻牙機工作臺載重能力提升200kg*2提升至400kg*2 |
| ATC |
交換工作臺鉆孔攻牙機QVM-611AII.ATC交換時間縮短 交換工作臺鉆孔攻牙機透過內建角度編碼器提高刀臂與主軸打刀效率。 交換工作臺鉆孔攻牙機ATC機箱之刀臂減速比由1:10變更為1:7，并加大功率可有效加快回轉速度。 本ATC機構在廠內經過連續百萬次以上作動之耐久測試。 |
| 結構 |
全面的細節考量造就了東臺精機交換工作臺鉆孔攻牙機不凡的加工穩定性。 以有限元素法分析進行最佳化設計交換工作臺鉆孔攻牙機，補強結構弱點，增強結構動態特性。使二代交換工作臺鉆孔攻牙機之三軸向剛性明顯提升。 結構剛性不受影響下，QVM-611AII.Z軸行程增加50mm，更利于高型加工物及第四軸應用。 為求交換工作臺鉆孔攻牙機長期穩定性及優良質量與壽命，在機械周邊配件方面采用高質量產品，如自行研發制造之高剛性主軸及德制線軌之使用。 X軸方向剛性提升42%，Y軸方向剛性提升52%，Z軸方向剛性提升54%， |
